一、產品描述
液壓扭矩扳手采用鋁鈦合金及高強度合金材料制造，為手動控制，雙作用的液壓設計，可以鎖緊及松開螺栓連接，廣泛適用于大力矩螺栓拆卸和鎖緊，扭矩精確可調，誤差不超過±3%。
驅動液壓扭矩扳手由：

二、MXTD鋁鈦合金驅動液壓扭矩扳手技術參數:

規格型號	1MXTD	3MXTD	5MXTD	8MXTD	10MXTD	15MXTD	20MXTD	25MXTD	35MXTD	45MXTD
最小扭矩(Nm)	185	436	779	1072	1553	2050	2617	3493	4963	5912
最大扭矩(Nm)	1852	4364	7789	10715	15528	20501	26171	34928	49627	59123
重量	2.7	4.8	8.8	12	14.5	19	25	37.5	44	63

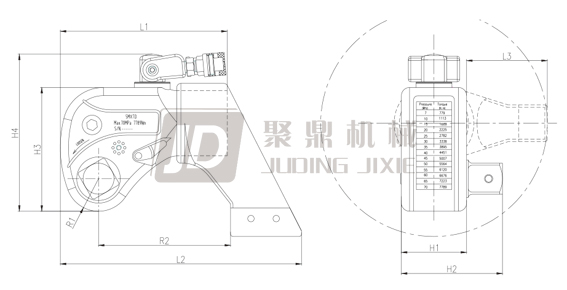

L1	138	168	207	226	250	281	304	331	390	412
L2	194	244	296	326	366	402	442	483	558	570
L3	63	79	99	110	120	132	146	158	177	188
H1	50	70	80	90	100	112	120	138	150	163
H2	73	99	124	133	143	165	183	202	219	229
H3	96	125	152	170	186	208	226	250	282	288
H4	140	165	193	211	227	249	267	291	323	332
R1	26	34	40	46	50	56	60	66	77	80
R2	107	132	162	178	199	218	240	260	298	303
驅動方軸	3/4″	1″	?1-1/2″	1-1/2″	1-1/2″	2″	2-1/2″	2-1/2″	2-1/2″	2-1/2″

三、警告事項
警告--為避免人身傷害及可能的設備損傷，要確保每一個液壓元件能夠承受70MPa的工作壓力。
警告--不要超過設備的額定負荷。盡量減少超載的危險；在系統中使用壓力表以顯示操作負載。壓力表是系統內發生情況的窗口。使用液壓扳手時不得超過其允許的扭矩。
警告--若零件損壞，盡量用本公司原廠零件替換。
注意--避免損壞液壓油管。使用中應該避免液壓油管嚴重彎曲和纏繞。使用彎曲或纏繞的油管將產生過大的背壓。嚴重彎曲和纏繞使油管內部損壞，從而過早報廢。不要將重物掉到或壓到油管上。嚴重沖擊可引起油管內部金屬線損壞，加壓時被損壞的油管可能破裂。嚴禁用液壓油管拖拉及吊拿其他液壓部件（如：泵、液壓扳手、閥等）。
警告--為避免損壞設備及人身傷害，不得拆掉扳手上的護板，不得改動扳手及附件。
注意--不正確的連接會導致故障及危險。連接前應保持快速接頭清潔，使用后旋上防塵帽。
注意--不得使用破舊的套筒和插頭。不得用公制套筒扭英制的螺母和螺栓，反之亦然。
使用本公司原廠的高性能的套筒。

注：擰緊螺母的力是正常Nm,拆卸螺母的力是擰緊螺母力的1.5倍。

購買扳手時請?zhí)峁�：螺栓等級和螺母最大對邊尺��。選用手動油泵還是電動油泵。
